TanıtımBailey tipi köprü iskeleti
Bailey tipi köprü iskeleti- Hayır.Genellikle Bailey panelini taşıyıcı eleman olarak kullanır.Bailey levhası ayrıca Bailey çerçeve, Bailey kirişi veya truss olarak da adlandırılır.
Bailey paneli basit yapı, uygun nakliye, hızlı montaj, büyük yük, iyi değiştirilebilirlik ve güçlü uyarlanabilirlik özelliklerine sahiptir.

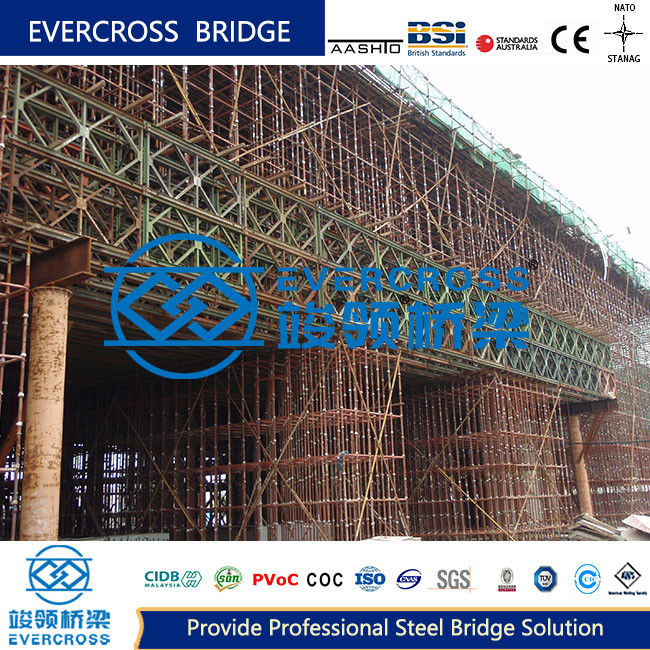

Bailey tipi köprü iskeleti Çelik boru sütunu, kum kutusu, dağıtım kirişi, Bailey kirişi, alt kalıp, yan kalıp ve destekten oluşur.
| Destek yapısının teknik performansının karşılaştırılması |
| Destek türü |
Kavanoz pranga türü tam salon koltuk |
Bailey kiriş sütunu koltuğu |
| Stres yapısı |
Güç durumu basittir ve güç analizi nispeten basittir. |
Güç aktarımı yolu açıktır ama güç analizi karmaşık. |
| Güvenlik performansı |
Çok yüksek olduğunda, genel istikrarı etkileyecek ve jeolojik koşullar karmaşık olduğunda, temel işleme yükü büyüktür.ve eşit olmayan yerleşim genel güvenliği azaltacaktır.
Daha fazla inşaat personeli, büyük emek yoğunluğu, güvenlik kazalarının meydana gelmesi kolay, tek parçalar, zayıf darbe direnci. |
Büyük sayıda bileşen küçüktür, inşaat güvenliğini sağlamak daha kolaydır, makinelerin kullanımı daha fazla, mekanik güvenlik kazalarının meydana gelmesi kolaydır, yapı sert ve esnektir,ve darbe direnci güçlüdür.. |
| Topografik durum |
Arazi dik olduğunda, yüzeyi düzleştirmek zordur ve kaya-toprak eklemiyle başa çıkmak çok zordur. |
Topografik etki daha az. |
| İnşa zorluğu |
Temel ile uğraşmak zordur ve destekleri kurmak ve çıkarmak kolaydır. |
İnşaat durumu daha karmaşıktır, bileşenlerin kaldırılması zordur ve sökülmesi kolay değildir. |
| Ekonomik performans |
Temel işleme maliyeti yüksektir, malzeme girişi büyüktür, ancak daha tektir.
Personel gereksinimlerinin sayısı büyüktür, mekanik ekipmanlara yapılan yatırım nispeten küçüktür, inşaat hızı yavaştır, desteğin toplam maliyeti yüksektir,Ve ekonomi düşük.. |
Temel işleme maliyeti nispeten düşük, malzeme yatırımı nispeten daha az, ancak form daha fazla, personel gereksinimleri daha az, ancak personelin kalitesi yüksektir,Mekanik ekipman yatırımı daha büyük, inşaat hızı daha hızlı, desteğin toplam maliyeti daha düşük ve ekonomi daha yüksek. |
| Bailey Bar'ın performansı |
| Adı |
Malzemeler |
Kesit modeli |
Çapraz kesim alanı (cm2) |
Teorik olarak izin verilen taşıma kapasitesi (kN) |
| Akord |
Q355 |
- Evet.10(Kanal çelik) |
25.48 |
560 |
| Dikey çubuk |
Q355 |
Ben...8(I Steel) |
9.52 |
210 |
| Çapraz çubuk |
Q355 |
Ben...8(I Steel) |
9.52 |
171 |
Bailey tipi köprü iskeleti- Hayır.Sıradan tip ve güçlendirilmiş tip olarak bölünebilir.
Çerçeve, dış çevre boyunca 5 ila 8 metre aralıklarla aşağıdan yukarıya uzay ve yatay olarak sürekli dikey makas destekleri ile donatıldığında,dikey makas desteklerinin üstündeki kesişim düzleminde sürekli yatay makas destekleri sağlanır., ve yatay makas destekleri ile çerçevenin alt düzlemi veya bitişik yatay makas destekleri arasındaki mesafe 8m'den fazla değildir,Tam uzunlukta ortak bir destek çerçevesi olarak tanımlanır..
Sürekli dikey makasların mesafesi 5 metreden fazla olmadığında,ve sürekli yatay makasların mesafesi çerçevenin alt düzleminden veya bitişik yatay makasların mesafesinden 6 m'den fazla değildir., güçlendirilmiş tam oda desteği olarak tanımlanır.
Çelik boru sütunu
A. Çelik boru sütunları genellikle, kiriş yapısının kendi ağırlığını aktarmada rol oynayan, çapı 1000 mm olan spiral çelik borulardan yapılır.Temele destek yükü ve inşaat yüküÇelik boru sütunlarının istikrarını sağlamak için, bitişik çelik boru sütunları 10 kanallı çelik ile birleştirilir.ve alt kısmı kapağa veya temele dayanır.
B. Çelik boru sütununun alt ucu 10 mm kalınlığında 110 × 110 cm çelik levha ile kaynaklanır ve dört köşesi genişleme çubuklarıyla sabitlenir.Çelik boru sütununun istikrarını güçlendirmek için, çelik boru sütununun sonunda bir "kuyu" font desteği düzenlenmiştir. Çelik boru sütununun üst ve orta kısmı 20 çelik kanal ile iskeleye sabitlenmiştir.
3Alt matrisin, yan matrisin ve Bailey kirişinin çıkarılmasını kolaylaştırmak için, çelik sütunun üst kısmı ile I çelik arasında ayarlanabilir bir yükseklik kum kutusu kurulur.Kum kutusunun yüksekliği 0'dur..5m.
4Dağıtım kirişi, yapısal yükü, destek yükünü ve inşaat yükünü çelik boru sütununa dağıtma rolünü oynar.
5Tek panel Bailey genellikle 3 metre uzunluğunda ve 1.5 metre yüksekliğinde ve Bailey paneller arasında bir iğne ile bağlantılıdır.Ve Bailey kirişi torsiyon direncini güçlendirmek için bir çiçek penceresi ile bağlantılıdır.
UygulamaBailey tipi köprü iskeleti
Bailey panelleri otoban köprüleri, montaj portalı vinçler, rehber kirişler, köprü dikme makineleri, asılı sepetler, vb için kullanılabilir.Portriyi birleştirmek için ön üretilmiş otoyol çelik köprü bileşenlerinin kullanımı, ve uzunluğu ve sütun yüksekliği farklı iş yerlerine uyum sağlamak için ayarlanabilir, otoyol, demiryolu, belediye, inşaat, su koruma ve diğer inşaat projelerinde yaygın olarak kullanılır,Köprü inşaatı prefabrikasyon bahçe kaldırma ve taşımak prefabrik parçalar, köprü iskele yan yükleme kirişi ve diğer yerleşik inşaat işlemleri.
